    他们被要求测量电路中的电流，因此与负载电流的元件串联。大电流可能表示短路，无意的接地或有缺陷的部件。低电流可能表明电路内电阻高或电流不佳。如果电流表电阻不显着小于负载电阻，则负载电流可以通过在电路中包含电流表而显着改变。

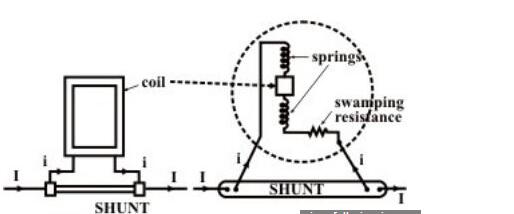

    对于较高范围的电流表，由锰铜构成的低电阻（低温度电阻系数）与动圈并联，仪器可以校准直接读取总电流。这种电流表称为分流器。分流方法通常用于更高的电流，因为运动的线圈只能直接处理小电流。



    大多数电流表不需要电力来进行测量。电流流过仪表并导致仪表移动。电压表选择指南中的许多相同的运动类型可用于电流表。



    模拟电流表的优点在于，它们适用于交流和直流电路，由简单的零件组成，与动圈式仪器相比成本低。由于结构简单，扭矩/重量比高，因此仪器坚固耐用，摩擦误差更小。缺点包括：由于温度和频率的变化引起的误差，由杂散场引起的相对较低的磁化力以及由摩擦引起的差异。



    产品规格



    模拟电流表imageAnalog电流表可以测量交流电（AC）和直流电（DC）的电平。一些测量交流电流的设备也测量均方根（RMS）功率，它是瞬时功率平方的时间平均的平方根。许多模拟电流表都包含一个电流传感器，内置在仪表内或夹在电线周围。



    不同类型的模拟电流表可以测量交流电流，直流电流和交流电流频率的不同范围。





    灵敏度



    电流表的灵敏度由仪表线圈所需的电流量决定，以产生指针的满量程偏转。产生这种偏转所需的电流量越小，仪表的灵敏度就越高。对于满量程偏转，仅需要100微安的电流表移动比对于相同偏转需要1mA的电流表移动具有更大的灵敏度。



    范围



    对于模拟电流表，产生满量程偏转所需的安培转数是不变的。可以通过提供带有动圈的分流线圈来改变范围。



    一些设备可以测试电池或二极管的操作。其他包括旨在抵消由温度变化引起的已知错误的编程或组件。镜像比例使操作员能够避免视差错误，从而更容易地读取模拟电流表达到给定的准确度。有些设备是手持式和便携式的，而另一些设计用于台式或车间使用。



    标准



    模拟电流表具有最大的额定值，可用于各种应用和行业。 QPL-6752是符合性能规格MIL-A-6752（电流表，电压表和负载表）和BS 89-2文件的直接作用指示模拟电气测量仪器的合格产品清单。
